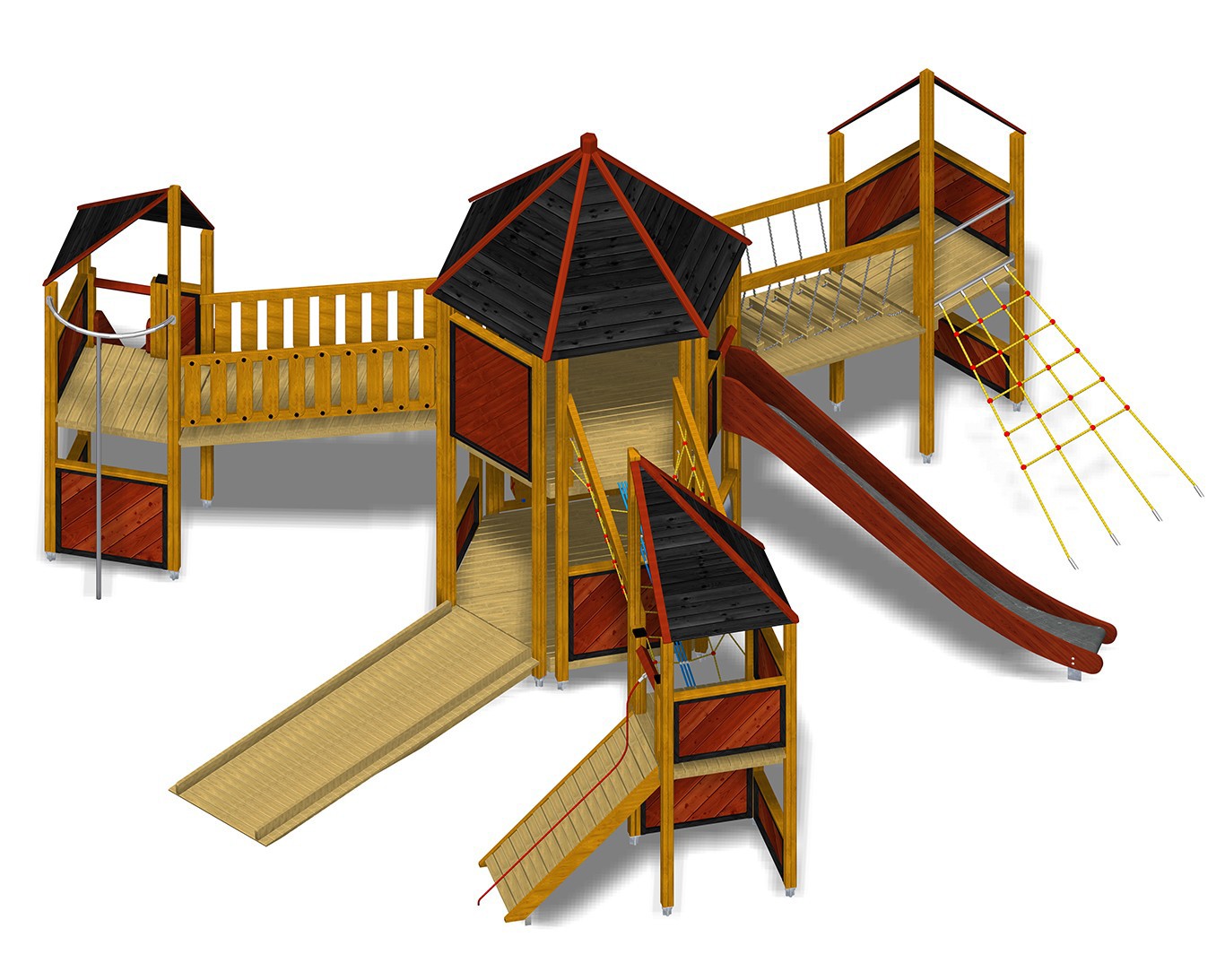

MODULO PIU' ESA 158/D001

Torretta composta da:

• montanti di sez. mm 95 x 95 in legno lamellare a 3 lamine con attacco a terra in acciaio zincato, fissato al montante per mezzo di 4 barre filettate del diametro mm 10, incollate nel legno per almeno 100 mm con apposite resine. Ogni torre esagonale é formata da 12 montanti;
• piani esagonali da cm. 254 di diametro fabbricati con tavole di sez. mm 95 x 35, supportate da telaio costituito da elementi di sezione mm 115 x 45;
• piani quadrati da mm 1160x1160 fabbricati con tavole di sez. mm 95 x 35, supportate da telaio quadro con rinforzo centrale costituito da elementi di sezione mm 115 x 45;
• pannelli di protezione laterali ciechi, formati da tavole in perlinato da mm 145 x 20 di colore rosso (con giunto maschio-femmina) inclinate a 45 gradi, serrate fra due cornici, una di sez. mm 45 x 45 l' altra di sez. mm 45 x 25 colorate in nero, sormontate da corrimano di mm 95 x 35; tetto a 6 falde dotato di copertura in tavole da mm.145 x 20 di sez. fissate su telaio di supporto costituito da 12 profili di mm 70 x 35 di sez., disposti a bordo falda, e da apposite staffe in acciaio inox;
• tetto a 2 falde triangolari dotato di copertura in tavole da mm 145 x 20 di sez. fissate su telaio di supporto costituito da 6 elementi accoppiati di mm 70 x 35 di sez., disposti a bordo falda, il tutto assemblato alla torre con apposite staffe in acciaio inox;
• rampa di risalita con fune, costituita da una pedana fatta con tavole di sez. mm 95x35 su travi di sostegno di sez. mm. 145x45 e da una fune da 18 mm a 6 trefoli di ACCIAIO ancorata a terra; tale fune è ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo;
• sartia composta da una rete di arrampicata realizzata con fune da 16 mm a 6 trefoli di ACCIAIO, ricoperta sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici fissata ad un traverso in tubolare diam. 38 Spess. 2 mm in acciaio inox decapato;
• scivolo con due sponde in legno lamellare di pino impregnato da mm 40 di spessore e pista in acciaio inox da 1,5 mm di spessore montata ad incasso sulle sponde laterali, la parte finale dello scivolo é arrotondata con idoneo raggio per evitare infortuni al momento dell'arrivo a terra, il tutto fissato al suolo per mezzo di 2 staffe zincate a caldo;
• ponte oscillante lungo mm 2380 con camminamento formato da travetti in legno da mm 95x95 di sez. appesi al corrimano in lamellare di sez. mm 120x65 a mezzo di catene calibrate con filo da mm 6 a maglia stretta zincata a caldo, e sottostante piano di sicurezza realizzato con tavole di sez. mm 95x35 su travi di sostegno di sez. mm 115x45;
• ponte in corda lungo mm 2380 realizzato con una rete a maglia quadrata di mm 300x300 formata da funi da 18 mm a 6 trefoli di ACCIAIO, e da 3 funi centrali da mm 18 di diam. per il passaggio in equilibrio, sostenuta da due travi in legno lamellare di sez. mm 120x65 e fissata alle torri con speciali ancoraggi in alluminio pressati; le funi del ponte sono ricoperte sulle singole componenti da una treccia in nylon colorato resistente agli agenti atmosferici e agli atti vandalici ed hanno il nodo di intersezione realizzato con una sfera di Nylon;
• ponte fisso da 230 cm di lunghezza, costituito dal piano di camminamento a tavole di sez. mm 95x35 su travi di sostegno di sez. mm 115x45, munito dei due parapetti laterali a tavole sagomate di sez. 140 x 20 mm, disposte verticalmente e fissate superiormente al corrimano di sez. mm. 95x35 ed inferiormente al traverso di sez. mm 95x35;
• pertica in acciaio inox AISI 304 con finitura superficiale di "spazzolatura", realizzata con un tubolare Ø 38x2 mm fissato inferiormente al suolo per mezzo di un plinto a tubo in acciaio inox e alla torre per mezzo di un secondo tubo delle medesime caratteristiche, curvato a semicerchio;
• pannello attività "Specchio deformante", costituito da una lamina curvata in acciaio inox da 15/10 di spessore con trattamento superficiale di "decapaggio", montata sullo speciale incasso creato sulla cornice in legno di pino massello di sez. mm 95x45;
• pannello attività "Filetto", costituito da 9 cubi girevoli in legno lamellare da mm 140x140x140 con incisione pantografata, su di un lato la X e sull'altro lo 0, inseriti sui 3 tubolari in alluminio verticali di diam. mm 20, ancorati con bulloni alla cornice perimetrale in legno di pino massello di sez. mm 95x45 che costituisce il telaio portante del pannello;
• pedana costituita dal piano di camminamento a tavole di sez. mm 95x35 su travi di sostegno di sez. mm 115x45, munito di due cordoli di contenimento.

Costruito interamente in legno di pino svedese lamellare e/o massello, impregnato a pressione con sali di rame, e ulteriormente trattato con vernici pigmentate a base acrilica, al fine di proteggere il legno anche dalle degradazioni chimico-fisiche esercitate dai raggi ultravioletti (azione fotolitica sulla lignina, causa principale dell'ingrigimento del legno esposto alle intemperie).

Struttura realizzata in conformità alle normative UNI EN 1176 : 2018

Attrezzatura ludica inclusiva.

Le torrette da gioco si distinguono per la loro capacità di adattarsi alle esigenze del cliente e agli spazi circostanti sia come caratteristiche sia nelle dimensioni. Una vasta gamma di scelta dei componenti e dei materiali permette alla stessa torretta di essere modificata a proprio gusto potendola integrare con altalene e arrampicate o di trasformarsi in una struttura con un tema specifico.
